Reaktioajan testauslaitteisto

Laitteistolla voidaan mitata 1/1000 sekunnin tarkkuudella koehenkilön reagointiaikaa. Laite antaa varsinaisen reagointiajan lisäksi siirtymäajan joka kuluu ärsykkeen havaitsemisesta sen kuittaukseen sekä näiden kokonaisajan.

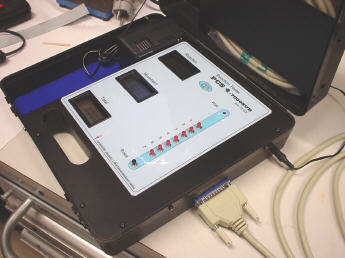

 Kuvassa on reaktioaikatesterin
 ohjainyksikkö, jossa on erilliset
 LCD-näytöt reaktioajalle,
 kuittausajalle sekä
 kokonaisajalle.

 Testausta suorittava henkilö
 syöttää halutun ärsykkeen
 ohjainyksikön numeropainikkeilla,
 jolloin ärsyke lähtee
 satunnaisaikalaskurin määräämällä
 hetkellä koehenkilöllä olevaan
 kuittauspaneeliin.

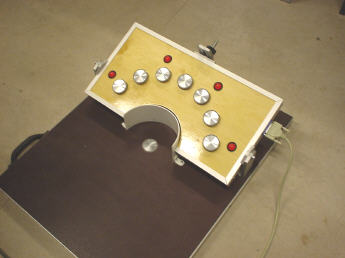

 Kuvassa on reaktioaikatesterin
 kuittauspaneeli. Koehenkilö
 seisoo alustalla, ja kuittaa
 mahdollisimman nopeasti
 jalan avulla valoärsykettä
 vastaavaa painiketta.

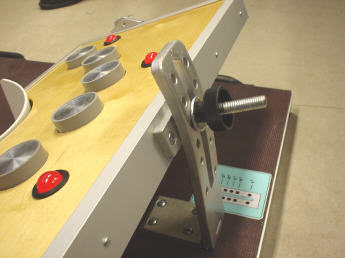

 Jalkakuittauspaneeli on
 varustettu mekaanisella
 kallistuskulman säädöllä.

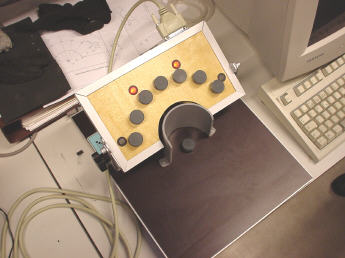

 Myös käsin suoritettavaa
 kuittausta varten on oma
 kuittauspaneelinsa.

   Reaktioaikatesterissä
  tarvittava elektroniikka
  on toteutettu
  ohjelmoitavan ALTERA
  Max EPM-7128 logiikka-
  piirin avulla.
