Pituusmittauslaitteisto
Laitteella voidaan mitata koehenkilön pituus 1/100 mm:n tarkkuudella. Mittaustulos muunnetaan ohjelmoitavan logiikkapiirin avulla tietokoneen ymmärtämään sarjaliikennemuotoon, ja saatu mittaustulos siirretään suoraan Excel-taulukkoon, joka voidaan tallentaa myöhempää analysointia varten.
Pituusmittauksen yhtenä tarkoituksena on tutkia, kuinka paljon esim. istumatyötä 8 tuntia päivässä tekevän ihmisen pituuteen vaikuttaa työistuimen rakenne ja muoto. Tutkimuksella saadaan paljon hyödyllistä tietoa, kun halutaan kehittää ergonomisesti oikein rakennettuja toimistokalusteita.

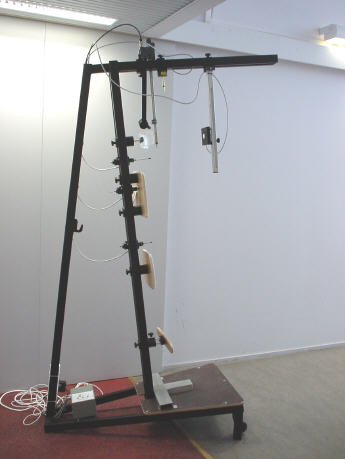

Kuvassa on pituusmittauslaite, johon koehenkilö asettuu seisomaan nojaamalla laitteen runkoon kiinnitettyihin tukilevyihin. Kun sopiva asento on löytynyt, laitteen rungossa olevat asennontunnistimet säädetään niin, että seuraavalla mittauskerralla löydetään tarkasti sama asento, kuin ensimmäistä mittausta suoritettaessa.

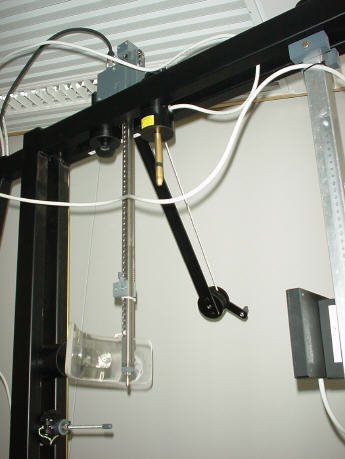

Koehenkilön pään asento kohdistetaan myös hyvin tarkasti samaan asentoon molemmilla mittauskerroilla lasersäteen avulla. Varsinainen mittaus tapahtuu magneettiraita- lukijalla, joka lukee herkästi liikkuvaan metalliakseliin kiinnitettyä magneettiraitaliuskaa. Magneettiraitalukija antaa mittauspulsseja 1/100 mm:n välein.

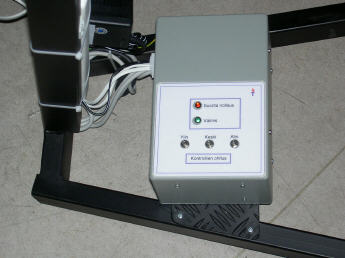

Pituusmittarin "sydän" on tässä laatikossa, joka tarkkailee anturien asentoja, ohjaa lasersäteen toimintaa ja muuntaa magneettiraita- anturilta saadut mittaviestit tietokoneen sarjaliikenne- porttiin sopivaksi.

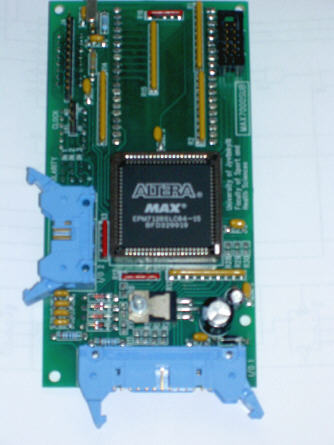

Pituusmittarin elektroniikka on valmistettu ALTERA Max 7128 -ohjelmoitavan logiikkapiirin ympärille. 84-liitäntänapaisen piirin voi ohjelmoida uudelleen n. 100 kertaa.
ALTERA Max 7128 -piirin ohjelmoinnissa käytetään saman valmistajan graafista editoriohjelmaa, jonka komponenttikirjasto tuntee kaikki yleisimmät 74-sarjan logiikkakomponentit.

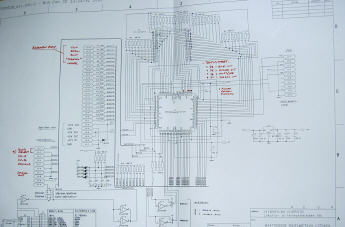

Tältä näyttää logiikkakortin kytkentäkaavio paperilla.
Paluu etusivulle
Jouni Tukiainen 07/2003
